Схема підключення зарядної станції до квартири через АВР

Найпоширеніша помилка — думати, що підключити станцію до щитка можна так само, як додати ще один автомат: кинути провід від виходу станції на групу розеток, і все працюватиме як міні-генератор. Це не так. Без перемикача навантаження, який фізично розриває зв’язок групи з мережею, станція починає підживлювати не тільки ваші розетки, а й дроти сусідів через загальний стояк. Це називається зустрічним включенням, і саме для того, щоб його унеможливити, у схему ставлять АВР або ручний перемикач.

Ця стаття — про стаціонарну схему через щиток, коли станція постійно підключена до виділеної групи і перемикає живлення автоматично або вручну. Якщо вам простіше просто підключати прилади безпосередньо в розетки станції подовжувачем, це окремий і простіший сценарій без монтажу в щиток — про нього варто прочитати в базовому матеріалі про підключення станції без електрика.

Навіщо взагалі потрібен перемикач навантаження

Уявіть щиток як залізничну станцію з двома коліями: одна веде до мережі, друга — до станції. Потяг (струм) не може одночасно їхати по обох коліях в один вагон. Перемикач — це стрілка, яка фізично з’єднує вагон тільки з однією колією за раз. Без цієї стрілки, якщо ви просто паралельно підключите вихід станції до тієї ж групи, що і мережа, у момент, коли світло з’явиться, станція і мережа опиняться з’єднані напряму. Це небезпечно для обладнання станції, для мережі й для електриків, які можуть працювати на лінії, вважаючи її знеструмленою.

Перемикач навантаження вирішує три задачі одночасно: гарантує, що на виділену групу подається живлення тільки з одного джерела; розриває нейтраль разом з фазою, а не лише фазний провід; і дає змогу безпечно тестувати роботу станції без ризику для мережі. Останнє важливо: без перемикача ви не можете перевірити резервне живлення, доки справді не зникло світло.

Ручний перемикач і АВР: у чому різниця

Обидва пристрої виконують ту саму функцію — не дають мережі й станції зустрітися одночасно. Різниця в тому, хто виконує перемикання.

Для більшості квартир із портативною станцією ручного перемикача достатньо. АВР має сенс, якщо у вас критичне навантаження, яке не можна лишити без живлення навіть на хвилину-дві, поки хтось добіжить до щитка.

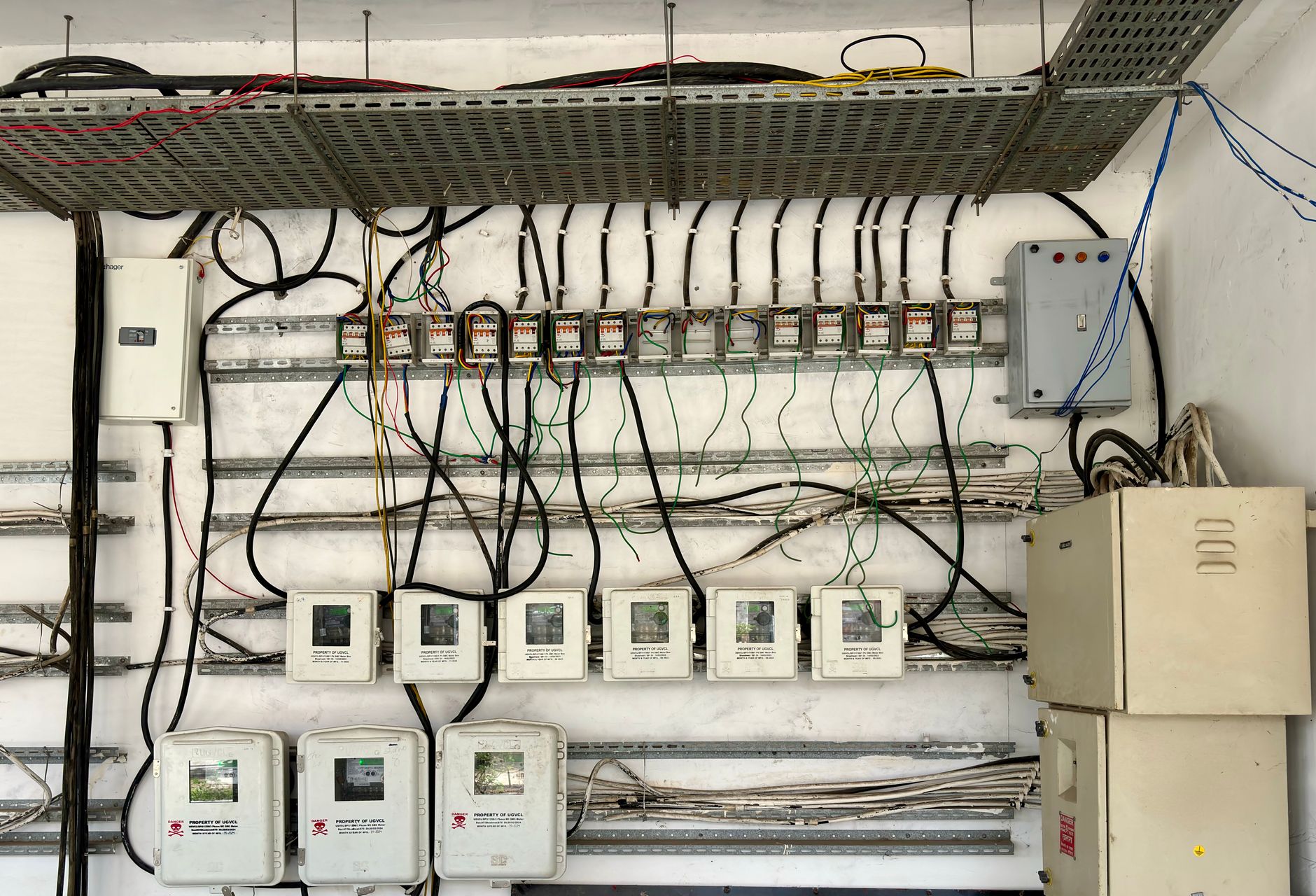

Спрощена схема підключення

У загальному вигляді ланцюг виглядає так: ввід від мережі (лічильник, ввідний автомат) → перемикач навантаження → виділена група розеток або окреме коло освітлення → навантаження. Станція підключається до другого входу перемикача, паралельно до мережевого вводу, але ніколи — безпосередньо на ту саму клему без перемикача між ними.

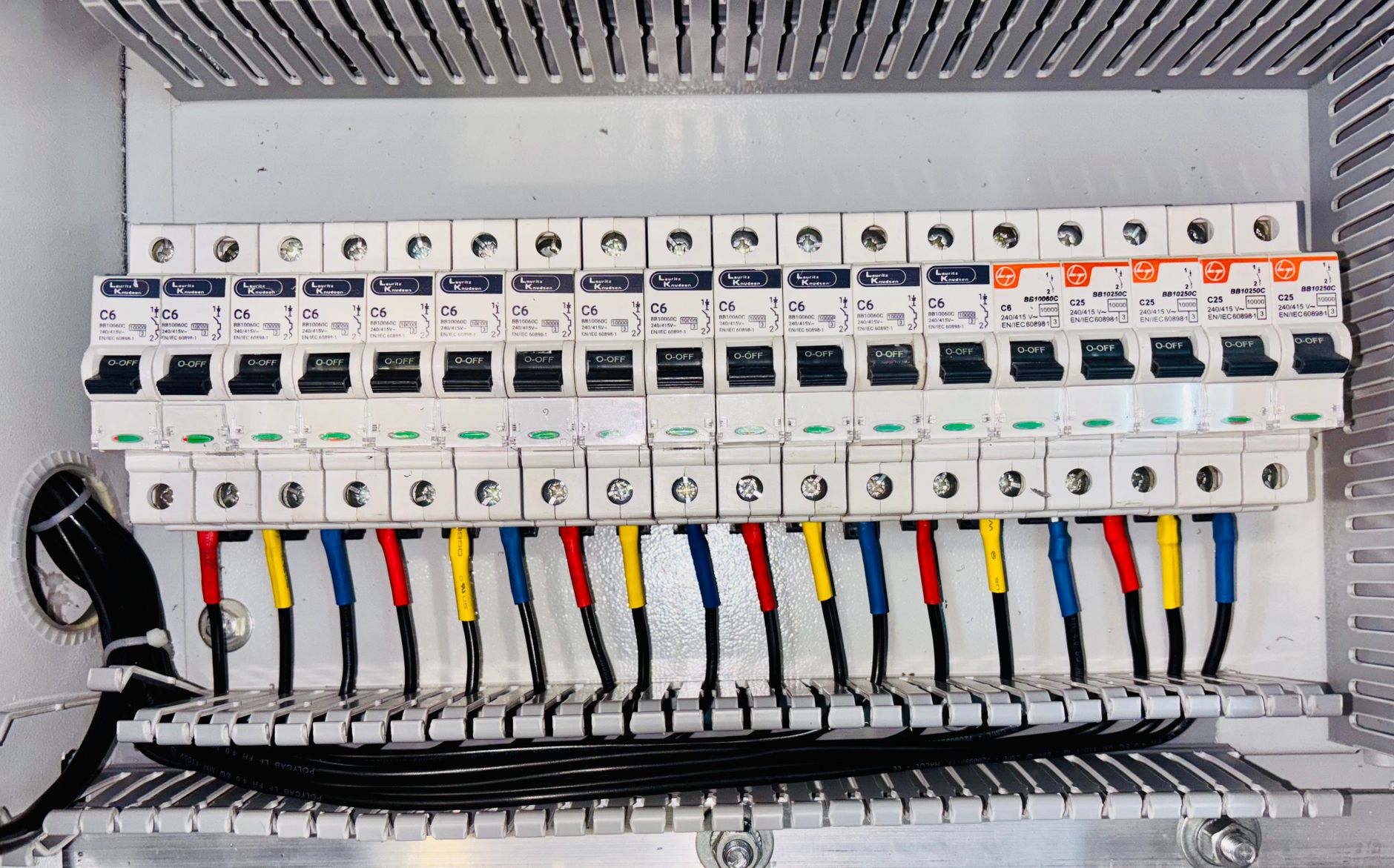

Ввідний автомат мережі має стояти до перемикача, а не після, щоб при відключенні мережі можна було безпечно знеструмити саме мережеву лінію, лишивши робочою тільки лінію від станції. На виході перемикача ставлять окремий автомат під виділену групу, розрахований на реальний струм цієї групи, а не на максимум, який теоретично може віддати станція.

Що знадобиться перед монтажем

• Ручний перемикач навантаження або АВР, розрахований на струм не менший за струм вашого ввідного автомата.
• Окремий автоматичний вимикач для виділеної групи, підібраний під переріз кабелю цієї групи.
• Кабель відповідного перерізу від щитка до розетки або точки підключення станції.
• Розетка або клемна колодка для підключення виходу станції, доступна без розбирання меблів.
• Схема щитка з позначенням, яка група на яку лінію заведена, — щоб потім не гадати, що вимикати.
• Електрик з допуском до робіт у діючих електроустановках — це не той етап, де варто економити на власному досвіді.

Покрокова інструкція

1. Визначте, яке навантаження ви хочете резервувати: холодильник, роутер, кілька розеток у кімнаті, освітлення в коридорі. Складіть список і сумарну потужність цих приладів.
2. Порівняйте суму зі стабільною вихідною потужністю станції. Резервна група не повинна перевищувати можливості станції навіть з запасом на пусковий струм холодильника чи насоса.
3. Виберіть тип перемикача — ручний чи АВР — і його номінал за струмом.
4. Електрик виносить обрані групи на окремі лінії, якщо вони раніше були змішані з іншими розетками в одному колі.
5. Перемикач монтується між ввідним автоматом і автоматом виділеної групи; вихід станції підключається до другого плеча перемикача.
6. Проводиться перевірка: спочатку без реального відключення мережі — переконуються, що перемикання відбувається чисто, без іскри та без одночасного замикання обох джерел.
7. Робиться тестове відключення мережевого автомата, щоб перевірити роботу схеми в умовах, наближених до реального блекауту.

Які групи має сенс заводити на резерв

Не варто резервувати весь щиток — станція на це і не розрахована, і сенсу в цьому немає. Резервують те, без чого некомфортно чи ризиковано лишитися на кілька годин: холодильник, роутер і базову станцію зв’язку, кілька розеток для заряджання техніки та освітлення в одній-двох ключових кімнатах. Бойлер, електроплита, кондиціонер і теплові прилади зазвичай лишаються поза резервом — їхня потужність з’їдає ресурс станції за хвилини.

Вимоги безпеки: розрив нейтралі та заборона зустрічного включення

Перемикач навантаження повинен розривати не тільки фазний провід, а й нейтраль. Якщо перемикається лише фаза, а нейтраль лишається спільною для мережі й станції, виникає ситуація, коли через спільний нейтральний провід можлива паразитна різниця потенціалів і небезпечні наведення напруги навіть при формально розімкненій фазі. Тому перемикачі для такої схеми беруть двополюсні або багатополюсні, залежно від кількості проводів у вашій системі (однофазна чи трифазна мережа).

Зустрічне включення — це коли станція подає напругу в мережу, поки та ще активна або щойно з’явилася. Наслідки варіюються від пошкодження інвертора станції до небезпеки для електриків, які обслуговують лінію, вважаючи її знеструмленою. Саме тому монтаж такої схеми — це не той випадок, де можна покластися на відео з інтернету: помилка в підключенні перемикача не проявляється одразу, вона чекає моменту, коли світло справді зникне і з’явиться знову.

Обмеження за потужністю станції

Станція має два ключових параметри, які визначають, скільки й що можна на неї повісити: стабільна вихідна потужність (скільки ватів вона тримає постійно) і пікова потужність (короткий запас для пускових струмів моторів у холодильнику чи насосі). Формула проста: сума номінальних потужностей усіх приладів у резервній групі не повинна перевищувати стабільну вихідну потужність станції, а разовий пусковий стрибок найпотужнішого мотора не повинен перевищувати пікову потужність.

Приклад розрахунку: холодильник 150 Вт (пусковий стрибок до 600 Вт), роутер 15 Вт, п’ять енергоощадних лампочок по 9 Вт (45 Вт), заряджання ноутбука і телефону — приблизно 90 Вт. Сума стабільного навантаження: 150+15+45+90 = 300 Вт. Пікове навантаження в момент старту компресора холодильника: 300+450 (додатковий стрибок понад номінал) ≈ 750 Вт. Якщо станція тримає 600 Вт стабільно і 1200 Вт пікових — така група для неї безпечна.

Поширені помилки

• Підключають вихід станції на ту саму клему, що й мережу, без будь-якого перемикача, розраховуючи встигнути вимкнути мережевий автомат руками вчасно.
• Використовують однополюсний перемикач, який розриває тільки фазу, лишаючи нейтраль спільною.
• Заводять на резервну групу бойлер або кондиціонер, а потім дивуються, що станція розряджається за 20 хвилин.
• Забувають узгодити номінал автомата виділеної групи з перерізом кабелю, через що при перевантаженні горить проводка, а не спрацьовує захист.
• Монтують схему самостійно за відео з інтернету, не перевіряючи фактичну відповідність перемикача струму ввідного автомата.
• Не тестують перемикання до першого реального відключення світла, а виявляють проблему саме в момент, коли резерв найбільш потрібен.

Що робити, якщо схема не працює

Якщо після монтажу станція не підхоплює навантаження при відключенні мережі, спочатку перевіряють позицію перемикача — можливо, він не перекинувся в положення станції або застряг у нейтральному. Далі перевіряють, чи станція взагалі увімкнена і чи не спрацював її власний захист від перевантаження через занадто велику стартову групу приладів. Якщо перемикання відбувається, але світло блимає й гасне знову — ймовірно, сумарне навантаження в момент пуску перевищує пікову потужність станції, і варто прибрати з групи найпотужніший прилад. Якщо проблема не в навантаженні і не в положенні перемикача, викликають того ж електрика, який монтував схему: причина може бути в поганому контакті на клемах або в невірно підібраному номіналі автомата.

Коротко

1. Складіть список приладів, які хочете резервувати, і підсумуйте їхню потужність.
2. Порівняйте суму зі стабільною і піковою потужністю станції.
3. Оберіть ручний перемикач або АВР залежно від того, чи критична для вас швидкість перемикання.
4. Довірте винесення груп і монтаж перемикача електрику з допуском.
5. Перевірте роботу схеми тестовим відключенням мережевого автомата до першого реального блекауту.
6. Періодично перевіряйте контакти й положення перемикача, особливо перед сезоном частих відключень.

Докладніше — у статті базове підключення зарядної станції в квартирі без втручання в проводку.
